Sky-Watcher AZ-EQ5 SynScan GT (sloup), poslední provedení, kde na samotné montáži je port USB a nová ručka V5 je s 3 porty, včetně portu USB,pro zeměpisnou šířku 0-90°, multifunkční paralaktická/azimutální montáž v jednom s automatickým naváděním s přepisovatelnou pamětí, nosnost 15 kg. Součástí je originální anglický návod. Návod v češtině je dodáván k ručce SynScan V3 s uvedením odlišností SynScan V4, V5*. Stativ je součástí.
Principielně vychází z většího modelu AZ-EQ6 s modifikací osvědčené montáže HEQ-5. Ve srovnání s AZ-EQ6 je mnohem lehčí a mobilnější při dostatečné nosnosti 15kg přístrojů pro astrofotografii i vizuálního pozorování. Jedná se zcela určitě o jeden z nejzajímavějších výrobků v této cenové kategorii. Montáž charakterizuje použití speciálních hybridních motorů s možností využití v polárním a také v azimutálním režimu. Montáž AZ-EQ5 obsahuje také port USB pro přímé propojení a ovládání s PC (na rozdíl od starších modelů s portem RS-232). S dodávaným kabelem RS-232 lze aktualizovat software. Montáž je také vybavena portem pro autoguider a konektorem pro ovládání uzávěrky fotoparátu. Stejně jako u montáže AZ-EQ6 v azimutálním režimu, může být protizávaží nahrazeno dalším dalekohledem upevněným na protizávažové vysouvací tyči s upevňovací rybinou. Tímto způsobem je možné použít dva optické přístroje na obou koncích téže osy. Ovládání je pohodlné a praktické. Jako další příslušenství lze dokoupit napájecí zdroj. Pro přesné polární ustavení je dokoupitelný polární hledáček pro montáž AZ-EQ-5.
Vzhledem k systému volného hledání, patentované jako Freedom Find technology s dualními enkordéry, je umožněno snadné hledání objektů. Dalekohled lze přesunout na jakýkoliv objekt jak elektronicky, tak i ručně, aniž by se musela provést deaktivace sledování nebo provést nové ustavení.
Pro propojení s PC nabízíme kabel USB pro ručku V5 s portem USB. K ručce nabízíme také bezpečnostní záslepku pro port RJ.
Návod výrobce je uveden zde
Specifikace:

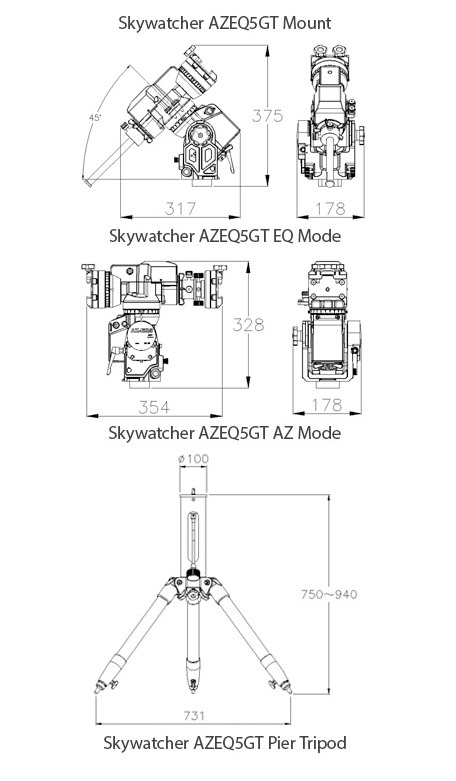

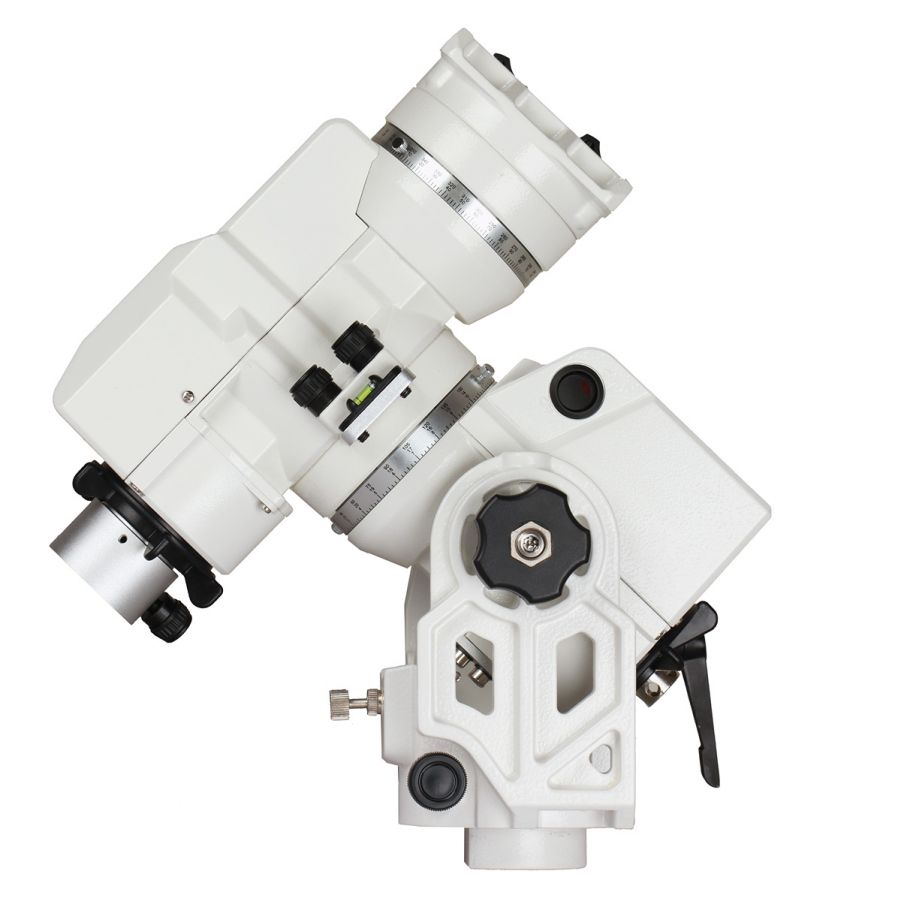

Typ montáže: EQ/Alt-AZ Dual Mode (Azimutální/Paralaktická)
Nosnost: 15 kg bez protizávaží, zatížení 15kg (EQ mód) + 10kg každá strana (Alt-AZ mód)
Zeměpisná šířka: volitelná v rozsahu 0 - 90°
Nastavení korekce azimutu: rozsah +/- 15°
Váha montáže: 7,7 kg (bez stativu a závaží)
Závaží: 2 x 3,5 kg

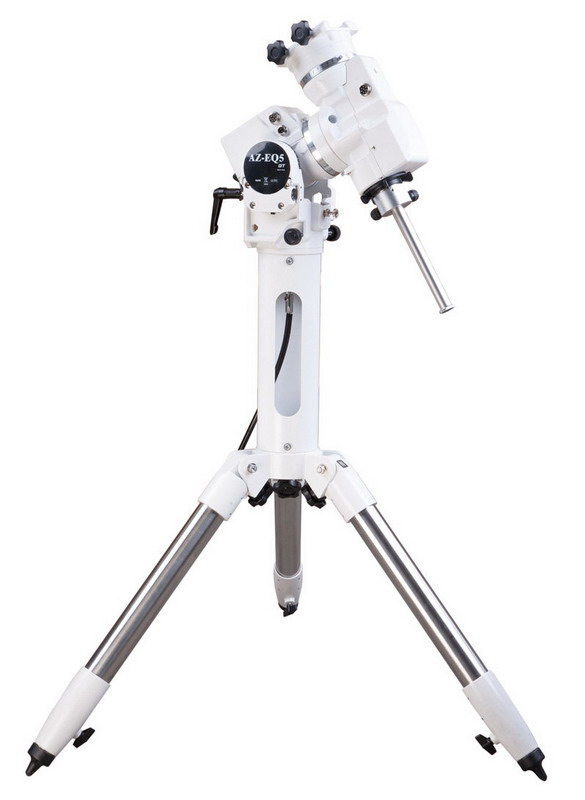

Stativ: třínohý z nerez ocelovými nohami 1,75" (44,5 mm)
Váha stativu: 6,1 kg
Protizávažová tyč: průměr 18 mm, délka 162 mm + 120 mm
Napájení: DC 11 - 16 V /3A,
Napájecí kabel: 12V autozástrčka se spec. dvoukolíkovým konektorem s maticí
Pohon: Hybridní krokové motory, krok/1.8° (200 kroků/ot)
Přenos pohonu na RA ose: šnekový převod 135:1 + redukovaný převod ozubený řemenem 72:12
Celkový převod: 810:1
Řízení: Mikrokontrolerem krokového motoru s dělením na mikrokroky 1/32
Přesnost pohonu: 5184000 mikrokroku/ot
Přesnost navádění: 0.25 sec
Maximální rychlost pohonu: 4,2°/sec (800x)
volitelné rychlosti: hvězdná, lunární, sluneční

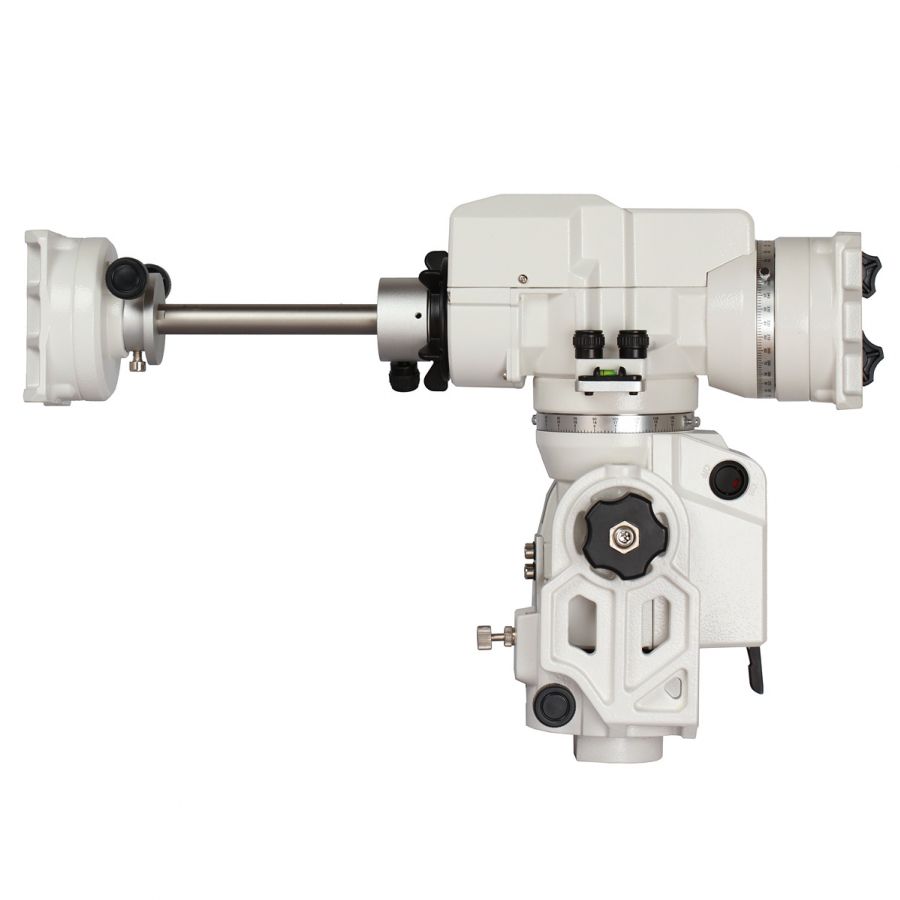

Volba režimu: polární/ azimutální
Rychlost autopointace: 0,125x, 0,25x, 0,5x, 0,75x, 1x
Korekce PEC: 120 segmentová, PPEC permanentní periodická oprava chyby může být propojená s Autoguiderem nebo PC.
Systém GoTo: SynScan, ruční ovladač V5
Databáze objektů: cca 42 900
Katalog objektů:: Messier, NGC, IC, SAO, Caldwell, dvojhvězdy, proměnné hvězdy, jmenovité hvězdy, planety
Navádění na objekty: volné hledání technologie Freedom Find s duální encordery, z ručního ovladače plně automatické a také ručně bez ztráty ustavení
Přesnost navádění Go-To: 5 úhlových minuta
Rozdílnost pomocných enkordérů AUX: 5144 impulzů/ot (cca 4,5 úhlové minuty)
Port pro autoguider: ST 4
Port připojení závěrky DSLR: minijack 2,5 mm
Ustavení montáže na: 1, 2, 3 hvězdy (EQ), 2 hvězdy (AZ)
Výška stativu: 127 cm
Zasílací váha: 11 kg + 12 kg (dva kartony)
Zasílací rozměry: 47 x 45 x 31 cm + 89 x 28 x 34 cm (dva kartony)
Vybavení:
- dvě univerzální upínací rybiny typu Losmandy / Vixen
- závažová výsuvná tyč
- dvě závaží 3,5 kg
- ruční ovladač SynScan V5
- napájecí kabel s auto zástrčkou
*Poznámka: Nový ovladač SynScan Go-To Verze 5, používaný nově u všech modelů Sky-Watcher s Goto systémem, nezná pípání - není zabudováno. Nemá také duální konektor pro napájení 12V, napájení je po přímém připojení na montáž. Obsahuje navíc třetí port USB pro přímé zapojení USB kabelem k PC. Konektor RJ umožňuje také připojení k PC na port RS-232. Timto a novým desingem je jen odlišný od starší Verze 3 a 4. Obslužné funkce jsou zcela stejné.
Důrazné varování srpen 2019:
určeno pro zákazníky co u ručky V5 Sky-Watcher SynScan s portem USB omylem do portu RJ pro sériový port RS-232 zapojí kabel s koncovkou USB B. Pokud to udělají, dojde ke zkratování všech pinů v zásuvce RJ a zničí tak elektroniku v ručce V5 SynScan. Pak po propojení ručky kabelem s montáží ovládání z ručky nefunguje. S takto poškozenou ručkou lze sice nouzově ovládat montáž po jejím propojení přes USB port na ručce. Neznamená to, že je ručka V5 v pořádku pokud se rozsvítí po připojení USB kabelem na USB port. Takto poškozená ručka pokud není připojena k USB kabelu a je kabelem připojena k montáži se nikdy nerozsvítí, protože je zákazníkem poškozena. Přitom není poškozen hlavní řídící panel montáže.
Na takovéto poškození ručky V5 zákazníkem se záruka nevztahuje a zákazník musí zakoupit na své náklady novou ručku Syn Scan.
Pokud zákazník má obavy z vlastní nevědomosti, pokusů, omylem nebo nechtěného zastrčení kabelu USB do zásuvky RJ v ručce v noci, doporučuji port RJ určený pro sériový port opatřit záslepkou.
Jaromír Holubec v.r.
