PHOTO COMACORRECTOR
ATC CCF 5
s prodlužujícím faktorem 1 : 1, se závitem pro 2" fitry,
dříve v limitované nabídce ATC CCF 5A Excellent EX
Informace: Provedení komakorektoru ATC CCF 5A Excellent EX v limitované nabídce bylo k 27.11.2018 ukončeno. V limitované nabídce komakorektor ATC CCF 5 se zcela stejnou optikou se závitovým zakončením vstup T2/výstup T2, kde je součástí zdarma dodáváná redukce T2 vnější/M48 vnitřní pro 2" filtry bylo k 8.4.2020 ukončeno. V limitované nabídce je nyní komakorektor ATC CCF 1 se zcela stejnou optikou se závitovým zakončením vstup T2/výstup T2 s průměrovou 2" vložkou ATC CV2 a redukcí T2 vnější/M48 vnitřní pro 2" filtry.
Reálné neupravené foto M 51 11x60sec z fotokomakorektoru ATC CCF 5A s dalekohledem Newton s precizní optikou ATC 200/f800, refl 96% s eliptickým zrcadlem ATC E75, refl. 96%, s kamerou s čipem KAF 8300 formátu 18 x 13,5 mm pro rozlišení 5,4 mikr.
| Celkový snímek M 51 s fotokomakorektorem ATC CCF 5A | detail levého horního rohu v plném rozlišení 8,5 Mpx na click |
 |  |
| ************************************ neupravené snímky *********************************** zde je příklad rohu snímku bez komakorektoru |
Použití je velmi jednoduché, postačí dokoupit Fotoredukci T-2 a po připojení k fotoaparátu vložit do 2" okulárového výtahu a zaostřit pomocí ATC masky Bahtinov

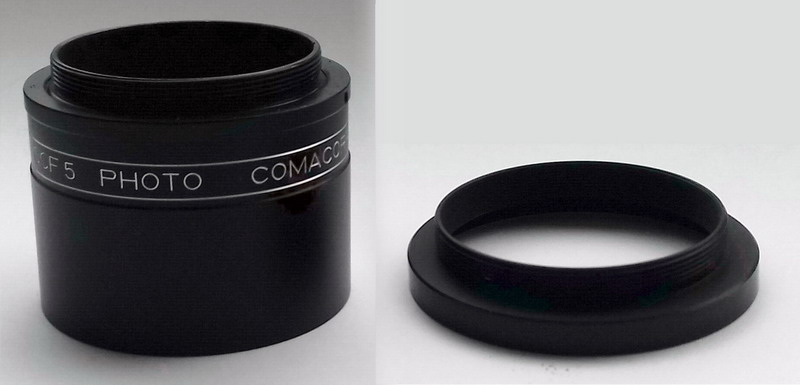

FOTO KOMAKOREKTOR ATC CCF 5 pro NEWTON v hliníkové černě eloxované 2" objímce se závitem pro 2" filtry je určen zejména k fotografickým účelům pro optické systémy NEWTON od 1:4 výše a do průměru cca 600 mm ve spojení s fotoredukcí T-2 a fotoaparátu. Jeho speciální konstrukce umožňuje kvalitní fotografování při zachování zcela původního ohniska na rozměr kinofilmu 24 x 36 pro výše uvedený rozsah. Po doplnění příslušné redukce je vhodný i pro vizuální pozorování. Jedná se o dvoučočkový korektor komy s vícenásobnými antireflexními vrstvami zajišťujícími maximální kontrast bez zpětných reflexů. Rozměrově navazuje na moduly ATC, včetně eliptických zrcátek. Pro fotografické účely s komakorektorem ATC CCF 5 je třeba počítat s přídavnou volnou konstrukční délkou 48.5 mm , tedy méně než pro fotografování bez komakorektoru.
Existují různé konstrukce dalekohledů profesionální i amatérské. Pokud lze s dalekohledem zaostřit se zrcadlovkou bez komakorektoru v 2" okulárovém výtahu, lze zaostřit i s komaktorem a to ještě s rezervou cca 6-7 mm. Většina vyráběných dalekohledů toto umožňuje. Např. dalekohledy Sky-Watcher s 2" okulárovým výtahem opatřené dvojdílnou redukcí s T-2 závitem.
Ve snaze nabídnout zákazníkům kvalitní výrobek, je montáž optiky u ATC CCF 5 provedena s utěsněním proti vnitřnímu orosení, podobně jako jsou standardně utěsňovány jiné výrobky ATC již 29 let od počátku výroby a existence firmy.
Základní charakteristika a vlastnosti:
- fotokomakorektor ATC CCF 5 odstraňuje komu u optických systému Newton a jiných
- precizní zpracování
- zachování původního ohniska
- eliminace reflexů na minimum
- vysoká propustnost
- vysoký kontrast
- výrazné zmenšení komy i na okrajích pole
- vysoká kvalita výsledného obrazu
- kompatibilita s 2" filtry
- dvě protiprachové krytky
- utěsnění zabraňující vnitřnímu orosení
- dostatečná rezerva na zaostření
Informace pro praktické použití:
- Vždy budete potřebovat pro zaostření nejméně vzdálenost, co je "utopená" ve fotoaparátu cca 45 mm, tj. vzdálenost čipu k poloze opěrné plochy pro objektiv. Proto je výrazný rozdíl polohy zaostření okuláru a fotoaparátu.
- Pro použití fotokomakorektoru ATC CCF 5 pro 2" okulárový výtah je nutno mít doporučenou volnou konstrukční délku 48,5 mm nad okulárovým výtahem, tj. polohu ohniska. Většina dalekohledů s 2 " okulárovým výtahem toto umožňuje např. s redukcí ATC RW12 bez komakorektoru. Pokud se provede zaostření s fotokomakorektorem ATC CCF 5, je rezerva zaostření o cca 6mm výše, tedy dále od objektivu, což je výhodou.
- I přes výhody odstranění komy je nutno mít na paměti, že u těchto a obdobných výrobků v důsledku omezení mechanickým rozměrem T-2 vzniká malá vinětace v rozích kinofilmového formátu. U digitálních zrcadlovek s čipem APS-C, který je 1,6x menší než kinofilmový formát, je toto eliminováno.
- Více jak 29 let vyrábíme precizní eliptická zrcadla s vysoce odraznou vrstvou 96%
- doporučujeme pro úpravy Newtonů na foto - informace na dotaz
Komakorektor nekoriguje a ani nemůže korigovat :
****************************************************************
- vady a defekty zrcadel jako je nepřesná parabola, sleštěné okraje, nerovnosti ploch a deformace
- nerovinnost a různé deformace eliptických zrcadel
- rozkolimovaný neseřízený optický systém
- špatná T-2 redukce - klínová, nevhodná délka
- nekolmost a vůle okulárového výtahu
- nedodržování použití a účelu dle návodu
- chyby pointace a pohonu
- chyby vinětace sekundárního zrcadla,
- chybné - deformované zobrazení monitoru, displaye
- chyby uživatele apod.
Zvláštní příslušenství pro fotokomakorektor ATC řady CCF:
ATC CV 5, vizuální redukce, T-2/ d 2"/ d 1 1/4" (vnitřní/vnější/vnitřní), cena: 760,- Kč
ATC CV 6, 2" vizuální redukce, T-2(M48)/ d 2"(vnitřní/vnitřní), cena: 980,- Kč
ATC RFC 3, závitová redukce T-2/M48 (vnitřní/vnější), cena: 320,- Kč
ATC RFC 4, 2" distanční polohovací kroužek pro 2" okuláry, cena: 420,- Kč
ATC RFC 5, precizní redukce - vložka 2"/1 1/4"/ 2" filtrový závit, (vnější/vnitřní/vnitřní), cena: 720,- Kč
Fotoredukce T-2 - pro připojení příslušného fotoaparátu k dalekohledu, nabídka je zde
Fotoadaptér T-2: 2", 1 1/4" ,0965" pro připojení k fotoredukci T-2, nabídka je zde
Další srovnávací foto s fotokomakorektorem ATC CCF lze shlédnout zde:
http://www.atc-astro.eu/komakorektor/demo-CCF3.html
http://www.atc-astro.eu/komakorektor/demo-koma.html
Důležité upozornění pro zákazníky: http://www.atc-astro.eu/komakorektor/demo-CCF2.html
